Dimensionamento della forza di tenuta: fattori pratici di sicurezza per la produzione reale

Le decisioni sugli appalti collettivi spesso falliscono o hanno successo su un punto: se i selezionati apparecchiature di sollevamento a vuoto "tiene" ancora dopo che vibrazioni, microperdite, superfici polverose e variabilità dell'operatore si sono manifestate il secondo giorno. Un metodo di dimensionamento efficace inizia con la forza di tenuta teorica, quindi applica fattori di declassamento e di sicurezza conservativi per coprire le condizioni reali dell'impianto.

Regola di lavoro per la stima

• Forza di tenuta teorica ≈ (differenziale di pressione) × (area di aspirazione effettiva).
• Quindi declassare in base alle condizioni della superficie, alla conformità della coppa, al disallineamento e alla gestione dinamica (accelerazione/impatto).
• Pianificare un fattore di sicurezza almeno 2:1 per carichi stabili e ben caratterizzati; utilizzare fattori più elevati quando le superfici sono oleose, ruvide, porose o quando il percorso di movimentazione prevede avviamenti/arresti rapidi.

Nelle nostre integrazioni presso JingShi, in genere convalidiamo il dimensionamento con un breve test del "caso peggiore": avvio a freddo, superficie polverosa, portata massima e cicli ripetuti, perché è lì che viene dimostrata l'affidabilità a livello di approvvigionamento, non in condizioni di laboratorio.

Livello di vuoto e flusso: cosa dovrebbero specificare gli acquirenti (e perché è importante)

Due sistemi possono mostrare la stessa lettura del vuoto ma comportarsi in modo molto diverso in caso di perdite. Per gli acquirenti all'ingrosso, l'insieme di specifiche più utile include sia il livello di vuoto (pressione negativa) che il flusso di evacuazione (la velocità con cui il sistema raggiunge e mantiene il vuoto in caso di perdite).

Se la tua linea dà priorità al takt time, richiedi il "tempo di raggiungimento del vuoto di lavoro" in una condizione di perdita definita. Questa singola metrica spesso prevede la produttività meglio dei numeri di picco del vuoto.

Selezione della ventosa: strategia di composizione, forma e tenuta dei bordi

Per la movimentazione della lamiera, la scelta della tazza è una decisione ingegneristica, non una preferenza di catalogo. Il composto della tazza o la geometria del labbro sbagliati possono ridurre la forza di tenuta effettiva anche quando il vuoto misurato sembra “buono”, specialmente su fogli oleosi o leggermente ruvidi.

Considerazioni sulla selezione che incidono sui tempi di attività

• Compatibilità dei composti: oli, liquidi refrigeranti e detergenti possono indurire o gonfiare alcuni elastomeri.
• Geometria del labbro: i labbri sottili sigillano più velocemente sulla piastra liscia; i profili multi-labbro o più profondi tollerano texture e ondulazioni delicate.
• Diametro della coppa rispetto alla rigidità locale: coppe molto grandi possono creare un ponte sulle microonde e causare perdite; più tazze più piccole possono essere più tolleranti.
• Regola della distanza dal bordo: tenere le tazze lontane dai bordi e dai ritagli del foglio per evitare improvvisi percorsi di perdite durante il sollevamento.

Quando configuriamo i layout, puntiamo verso "l'affidabilità della tenuta prima di tutto", quindi ottimizziamo il modello per la velocità, perché una tenuta stabile riduce gli allarmi, le rilavorazioni e l'esitazione dell'operatore durante i picchi di turno.

Gestione delle perdite: progettazione per micro-gap e superfici non perfette

La maggior parte degli incidenti legati alla movimentazione con il vuoto non sono causati da un guasto totale; provengono dal graduale decadimento del vuoto dovuto a micro-interstizi (struttura superficiale, polvere di bava, planarità imperfetta o disallineamento). L’affidabilità a livello di procurement richiede una gestione attiva delle perdite.

Misure di progettazione costruttiva

• Zone indipendenti (circuiti segmentati) in modo che una tazza che perde non collassi l'intero array.
• Valvole di non ritorno/ritegno a livello della tazza o della zona per impedire il riflusso se una tazza perde la tenuta.
• Serbatoi sottovuoto per guadagnare tempo durante eventi di separazione transitori (ad esempio, vibrazioni di viaggio).
• Test di accettazione del tasso di perdita durante FAT/SAT, non solo test statici di “hold”.

Se si acquista in grandi volumi, insistere su una lista di controllo ripetibile per la messa in servizio: tempo di perdita misurato dal vuoto di esercizio alla soglia di allarme, con la stessa piastra di prova e condizioni di contaminazione ogni volta.

Logica di controllo e sicurezza: soglie di allarme che impediscono arresti indesiderati

Un sistema di monitoraggio del vuoto è efficace quanto lo sono le sue soglie e la logica di risposta. Gli acquirenti richiedono spesso un "allarme del sensore del vuoto", ma il vero valore sta nel modo in cui il sistema reagisce alle perdite lente rispetto all'improvvisa perdita di tenuta.

Elementi logici consigliati per la movimentazione industriale

• Due soglie: un preallarme (avviso per l'operatore) e un allarme critico (strategia stop/hold).
• Rilevamento del tasso di variazione: reazione più rapida alla perdita improvvisa; filtraggio tollerante per oscillazioni minori.
• Interblocco sul “permesso di sollevamento”: impedisce il sollevamento finché il vuoto non è stabile per un tempo di permanenza definito.
• Comportamento in caso di perdita di potenza a prova di guasto (ad esempio, volume di riserva delle valvole di ritegno) in linea con la valutazione del rischio dell'impianto.

Manteniamo queste impostazioni pratiche: troppo sensibili e si verificano fastidiosi tempi di inattività; troppo rilassato e perdi margine di sicurezza. Un sistema ben sintonizzato fa entrambe le cose: protegge il carico e protegge la produttività.

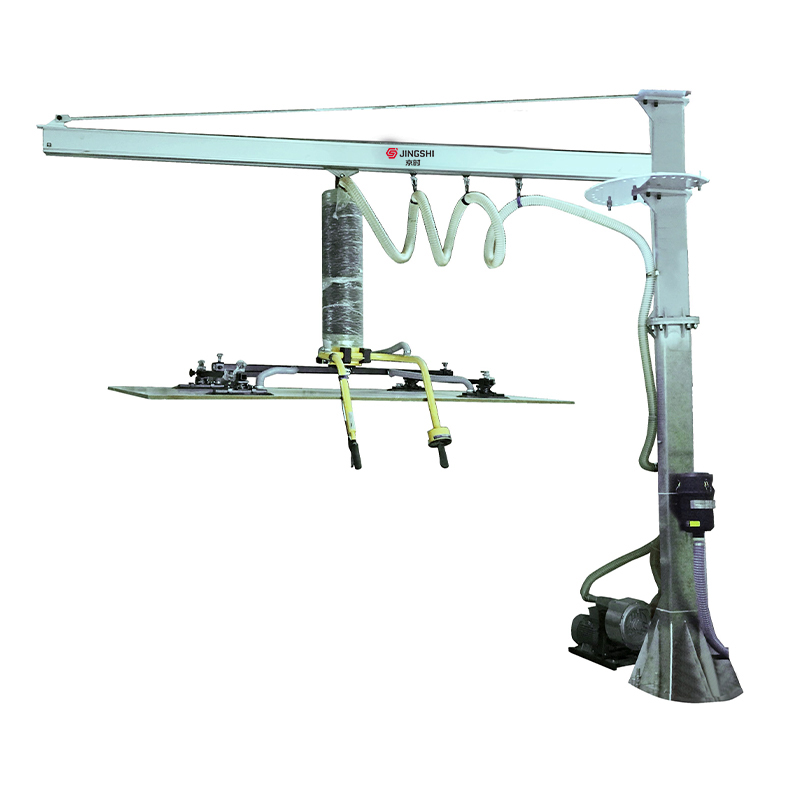

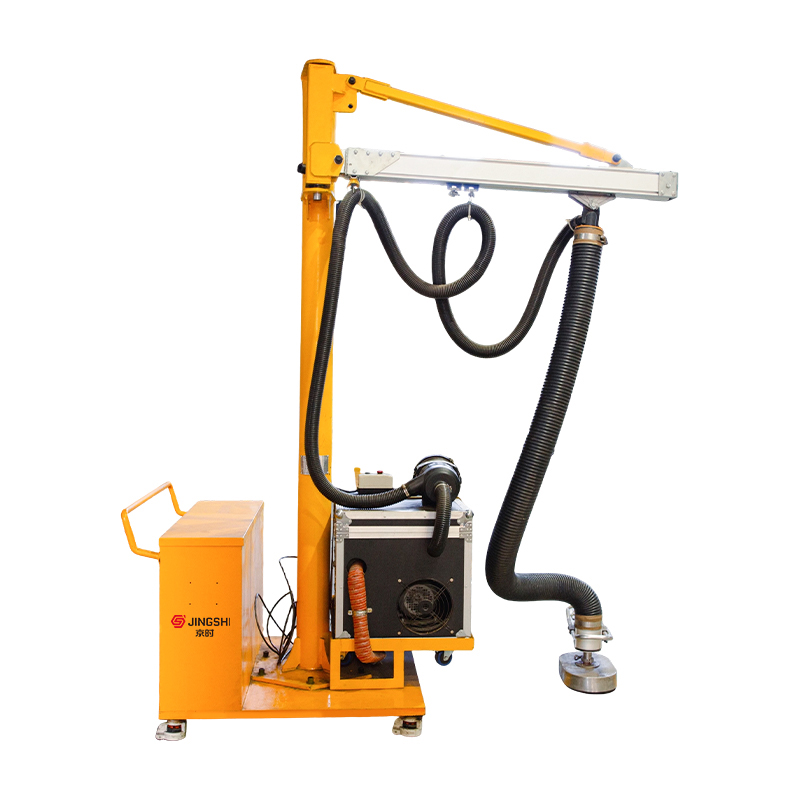

Fisso o mobile o portatile: selezione basata sul flusso, non sulle preferenze

Per gli acquirenti all'ingrosso che attrezzano più baie, il "tipo" di sollevatore a vuoto dovrebbe seguire il flusso di materiale, la frequenza di sollevamento e il grado di variabilità nella geometria del pezzo, non semplicemente la disponibilità di gru a ponte.

Se il vostro obiettivo è la standardizzazione tra stabilimenti, allineatevi su moduli di tazze intercambiabili e una filosofia di controllo coerente; semplifica la formazione, i pezzi di ricambio e la messa in servizio tra i siti.

Integrazione di gru e manipolatore: prevenzione di oscillazioni, torsioni e carichi fuori asse

Quando sollevatori a vuoto vengono utilizzati con gru o manipolatori, il fattore limitante spesso non è la forza del vuoto, ma la stabilità del carico. Oscillazioni e torsioni aumentano i carichi dinamici e possono provocare momentanei disturbi di tenuta, soprattutto con lastre di grandi dimensioni.

Punti di integrazione da specificare in anticipo

• Dispositivi meccanici antirotazione (blocchi girevoli, bracci guidati o moduli a rotazione controllata).
• Adattabilità al baricentro: ganci scorrevoli, traverse regolabili o tazze a zone per abbinare le famiglie di parti.
• Instradamento di cavi e tubi flessibili che evita intoppi nell'intero involucro di sollevamento.
• Limiti di accelerazione o guida dell'operatore per ridurre il carico d'urto durante il viaggio.

Dal punto di vista dell'acquirente, questi elementi di integrazione sono i punti in cui i progetti "stesso sollevatore, baia diversa" solitamente divergono. Standardizza l'interfaccia e standardizzerai le prestazioni.

Realtà superficiale: rivestimenti, pellicole, polvere di bava e killer dei sigilli nascosti

Gli ambienti contenenti lamiere introducono una variabilità della tenuta che è raramente documentata sui disegni: pellicole protettive, residui di polvere, micro-bave di polvere, condensa e residui di lubrificante. Questi fattori modificano sia l'attrito che la tenuta all'aria del labbro della tazza.

Mitigazioni pratiche che riducono i tempi di inattività

• Definire una finestra di condizioni superficiali consentita (ad esempio, "è consentito un film di olio leggero", ma non si formano accumuli o gocciolamenti).
• Aggiungi semplici passaggi di pre-pulizia o soffiaggio d'aria quando la polvere di bava è inevitabile; spesso migliora la tenuta più che aumentare le dimensioni della pompa.
• Utilizzare tazze progettate per tollerare una consistenza minore quando si maneggiano fogli con motivi, spazzolati o leggermente goffrati.
• Ispezionare le tazze come materiale di consumo : l'usura dei bordi e le microfessurazioni possono aumentare silenziosamente il tasso di perdita.

Se condividi i tuoi tipici trattamenti superficiali e le tue pellicole, possiamo configurare i materiali e le zone delle tazze di conseguenza: piccole scelte in questo caso tendono a produrre enormi guadagni in termini di affidabilità.
